Veröffentlicht 11.04.2013, 16:06 - 000 - in "Liebherr LR 11000 Raupenkran" - [8929]
Liebherr wird auf der Bauma 2013 einen neuen Raupenkran mit der Bezeichnung LR 11000 präsentieren. Wie die Typenbezeichnung schon sagt, handelt es sich um einen Raupenkran mit 1000 t maximaler Tragkraft. Wie beim LR 13000 und LR 11350 wird auch für diesen Kran der sogenannte PowerBoom, das Parallelauslegersystem angeboten. Bei der Entwicklung wurde sehr viel Wert auf optimierte Transportabmessungen und -gewichte gelegt.

Für die Liebherr LR 11000 wird es außer dem PowerBoom eine Vielzahl anderer Ausleger- und Rüstvarianten geben. Dazu gehören verschiedene Hauptauslegerkombinationen, Derrickausleger mit und ohne Zusatzgegengewicht sowie spezielle Ausrüstungen für die Montage von Windkraftanlagen.

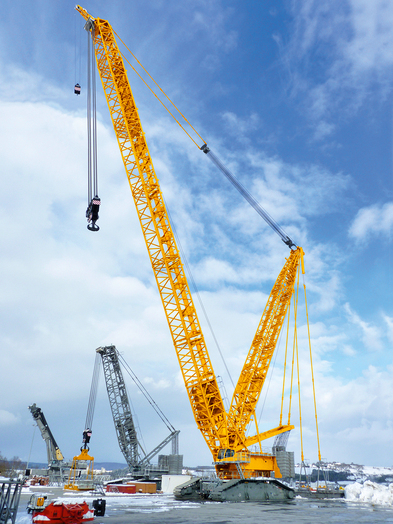

Liebherr LR 11000 - Werksfoto
___

Carsten Thevessen

Tabellenbücher, Mietkataloge & Schwertransport-Handbücher
CraneCAD | FLEETfile


Der Beitrag wurde am 16.04.2013 um 18:24 Uhr von TDKv editiert.
Seitenanfang Seitenende
TDKv
Dienstleister für Kranvermieter
aus Detmold
1101 Beiträge

Admin

Avatar von TDKv
Private Nachricht senden
Veröffentlicht 15.04.2013, 23:44 - 001 - in "Liebherr LR 11000 Raupenkran" - [8966]

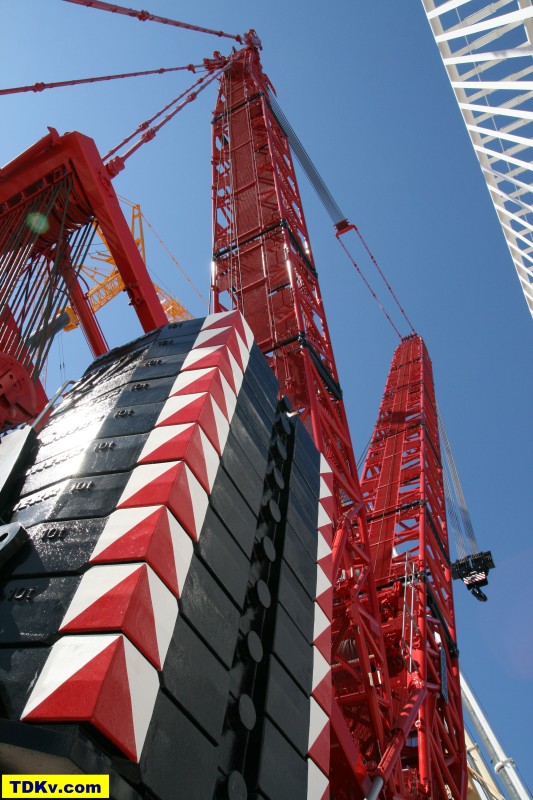

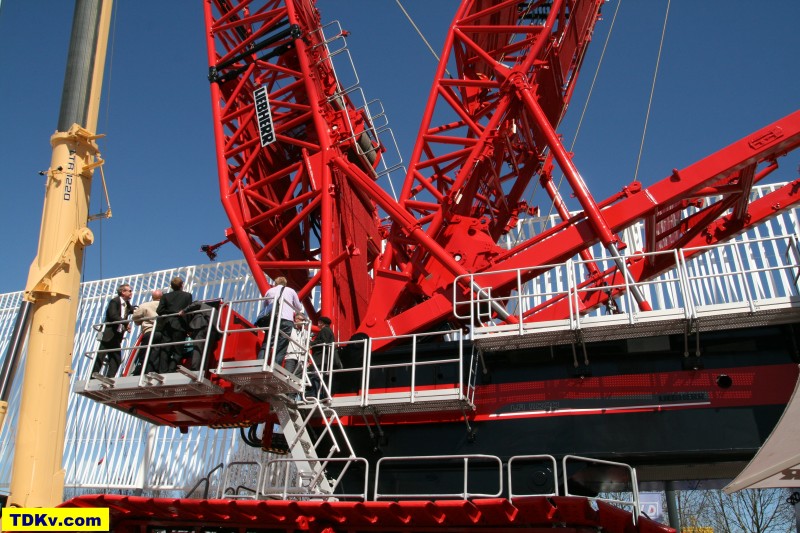

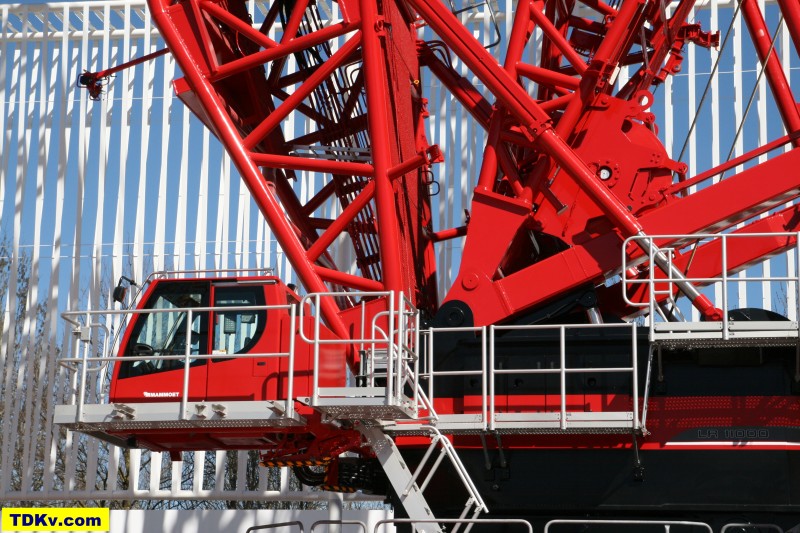

Viele Bilder der LR 11000 gibt es in unserem englischen Firmenblog:

http://www.equipmenthandbooks.com/2013/04/liebherr-cranes-bauma-2013/






___

Carsten Thevessen

Tabellenbücher, Mietkataloge & Schwertransport-Handbücher
CraneCAD | FLEETfile

Seitenanfang Seitenende
Kranfahrer-Meik
Berufskraftfahrer-Schwerlastautokrane/-KFZ-Mechaniker/-Autokranfahrer/-Aussendienstmitarbeiter-Einsatzplanung-Qualitätssicherung

2317 Beiträge



Avatar von Kranfahrer-Meik
Private Nachricht senden
Veröffentlicht 16.04.2013, 09:40 - 002 - in "Liebherr LR 11000 Raupenkran" - [8967]

Zitat:
TDKv postete
Liebherr wird auf der Bauma 2013 einen neuen Raupenkran mit der Bezeichnung LR 11000 präsentieren. Wie die Typenbezeichnung schon sagt, handelt es sich um einen Raupenkran mit 1000 t maximaler Tragkraft. Wie beim LR 13000 und LR 11350 wird auch für diesen Kran der sogenannte PowerBoom, das Parallelauslegersystem angeboten. Bei der Entwicklung wurde sehr viel Wert auf optimierte Transportabmessungen und -gewichte gelegt.

Für die Liebherr LR 11000 wird es außer dem PowerBoom eine Vielzahl anderer Ausleger- und Rüstvarianten geben. Dazu gehören verschiedene Hauptauslegerkombinationen, Derrickausleger mit und ohne Zusatzgegengewicht sowie spezielle Ausrüstungen für die Montage von Windkraftanlagen.


Liebherr LR 13000 - Werksfoto

LR 11000 ??



Liebherr-Video-zum LR-11000-Bauma-2013

http://www.liebherr-bauma.com/de-DE/142706.wfw


Edit Admin: Upps, ist korrigiert. Danke.

http://www.vertikal.net/de/news/artikel/17291/

Seinen neuen Teleskopraupenkran LTR 1220 wird Liebherr an den britischen Vermieter Weldex liefern. Daneben steht der neue 1.000-Tonner LR 11000 mit 222 Metern Gesamtsystemlänge (108 Meter Hauptausleger + 114 Meter Wippspitze) und bis zu790 Tonnen Ballast
___

Gruss

Kranfahrer-Meik
(...in der RUHE liegt die KRAFT!!)
und
Geht nicht, Gibt es nicht!


Der Beitrag wurde am 19.04.2013 um 12:08 Uhr von Kranfahrer-Meik editiert.
Seitenanfang Seitenende
TDKv
Dienstleister für Kranvermieter
aus Detmold
1101 Beiträge

Admin

Avatar von TDKv
Private Nachricht senden
Veröffentlicht 06.05.2013, 22:55 - 003 - in "Liebherr LR 11000 Raupenkran" - [9029]
Buckner Companies hat den Kauf von zwei LR 11000 bekannt gegeben. Damit wird die bisherige Raupenkranflotte um zwei weitere Raupenkrane der 1100-US-Tonnen-Klasse erweitert. Bisher sind bereits LR 1750, LR 1600/2, CC 2800-1 NT sowie zahlreichere kleinere Raupenkrane in der Flotte.
___

Carsten Thevessen

Tabellenbücher, Mietkataloge & Schwertransport-Handbücher
CraneCAD | FLEETfile

Seitenanfang Seitenende
TDKv
Dienstleister für Kranvermieter
aus Detmold
1101 Beiträge

Admin

Avatar von TDKv
Private Nachricht senden
Veröffentlicht 11.07.2014, 09:58 - 004 - in "Liebherr LR 11000 Raupenkran" - [11310]
Liebherr Raupenkran LR 11000 bewährt sich im Ersteinsatz

Erstmals war ein Liebherr-Raupenkran vom Typ LR 11000 im Einsatz. Vom Ehinger Liebherr-Werk ging eines der ersten Geräte des neuen 1000-Tonnen-Krans direkt in die Petrom-Raffinerie bei Plojesti, unweit der rumänischen Hauptstadt Bukarest. Im Zuge der Modernisierung des Werkes mussten mehrere Kolonnen in die bestehende Anlage eingehoben werden. Der größte der mächtigen Stahlzylinder hatte eine Länge von 58 Metern, vier Meter Durchmesser und ein Gewicht von 335 Tonnen. Für die Spezialisten des Schwerlastunternehmens Felbermayr aus Österreich ein kniffliger Auftrag, da bei laufendem Betrieb der Anlage und unter äußerst beeng-ten Verhältnissen gearbeitet werden musste.

Die schwierigen Einsatzbedingungen und die Anforderungen an den neuen Raupenkran bei seiner Premiere in Rumänien lesen sich fast identisch im Firmenprospekt der Liebherr-Neuheiten zur BAUMA 2013. Als "ideal für beengte Verhältnisse in Raffinerien" wird der Kran dort angepriesen. Die Möglichkeit, den Schwebeballast bis auf 12 Meter an das Grundgerät heranzuführen sowie die kompakte Bauweise des Krans sind einige der dort aufgeführten Features.
Beim Job in der rumänischen Raffinerie kam es sogleich auf mehrere der Vorzüge des neuen Gerätes an. Bestehende Anlagenteile begrenzten massiv den Einsatzradius des LR 11000. Hauptsächlich Rohrbrücken und Tanks machten Kranfahrer Stephan Kraus und seinem Team schwer zu schaffen. Eine Arbeitsfläche von nur etwa 35 mal 35 Meter stand dem Kran zur Verfügung. Auch die Montage des Gittermast-Auslegers samt Wippspitze gestaltete sich äußerst beschwerlich. Eine schmale, nur etwa fünf Meter breite Gasse musste hierfür ausreichen.

Mit einem Liebherr-Mobilkran LTM 1250-6.1 waren die Rüstarbeiten dennoch zügig vorangegangen. Nach nur sechs Tagen ragten 54 Meter Hauptmast mit 36 Metern

Wippspitze sowie der Derrickausleger in den Himmel, über 700 Tonnen Gegengewicht waren aufgelegt. Überzeugt hat das Felbermayr-Team bei der Kranmontage vor allem die neu gelöste, schnelle Verbolzung des Raupenmittelteils. Mit nur vier Bolzen wird es inklusive Drehkranz und Drehbühnen-Unterteil mit der Drehbühne verbunden.

Spannend gestaltete sich die Lastaufnahme, da das Gewicht der Kolonne nicht exakt beziffert werden konnte. Der ursprünglich 280 Tonnen schwere Stahlzylinder, der auf einem benachbarten Baufeld mit großer Verspätung und sogar noch während des Anschlagens der Krane eilig fertig gestellt wurde, war durch immer weitere Anbauten stetig schwerer geworden. Zum Aufrichten und Nachführen der Kolonne war an deren Fußende ein Raupenkran LR 1750 eingesetzt. Erst als die beiden Liebherr-Geräte die Last vollständig aufgenommen hatten, herrschte endlich Klarheit: 335 Tonnen und somit stolze 55 Tonnen Übergewicht brachte die riesige Kolonne auf die Waage.
"Können wir noch ziehen", lautete gleichwohl der lapidare Befund der Kranfahrer vor Ort. Grünes Licht gab es auch vom Ingenieur des niederländischen Schwerlast-Zertifizierers Euro-Rigging. Dieser hatte die Planung des technisch wie fachlich äußerst anspruchsvollen Hubes im Vorfeld abgenommen.
Nachdem der kleinere Raupenkran um rund 40 Meter verfahren und die Kolonne vertikal aufgerichtet war, hatte der LR 11000 nach kompletter Lastübergabe bei einer Ausladung von 27,5 Metern ein Bruttogewicht von 357 Tonnen zu bewältigen. Für den darauffolgenden Schwenkvorgang über eine hohe Rohrbrücke musste zunächst auf knapp 80 Meter Hakenhöhe gezogen, die Ausladung verringert und der Raupenkran um einige Meter verfahren werden. Doch ohne die Radius-Reduzierung der Schwebeballast-Palette um rund zwei auf 13,5 Meter wären Abspannstangen und Schwebeballast an Rohren und Pfeilern nicht vorbei gekommen. "Für seine Hubkapazität ist der Kran schon wahnsinnig kompakt gebaut", zeigte sich nach diesem Job an der Grenze der Traglasttabelle Kranführer Stephan Kraus wieder entspannt und zufrieden.
"Der Alternativkran, der diesen Hub vom Lastfall her hätte machen können, wäre ein Terex CC 6800 gewesen", erklärte Projektplaner Klaus Ruhland. "Doch für dieses Gerät hätte der Platz definitiv nicht ausgereicht. Den LR 11000 konnte ich hier reinzaubern." Felbermayrs Mann für große Krane und anspruchsvollen Hübe zeigte sich begeistert vom neuen Raupenkran. "Hubleistung, Handling, Aufbau - ich kann da nur das Beste sagen. Da hat Liebherr wirklich einen super Kran gebaut!"

Der LR 11000 wird noch bis Ende Juli in dem rumänischen Werk arbeiten. Die gesamte Industrie-Anlage wird für eine Generalsanierung heruntergefahren. Die neuen Kolonnen werden angeschlossen, die alten anschließend mit dem Raupenkran ausgehoben. Für diese Zeit der Abstellung bringt Felbermayr eine gewaltige Kranflotte von rund 70 Geräten auf dem Werksgelände zum Einsatz.


Liebherr LR 11000 mit LR 1750 Raupenkran beim Hub einer Kolonne

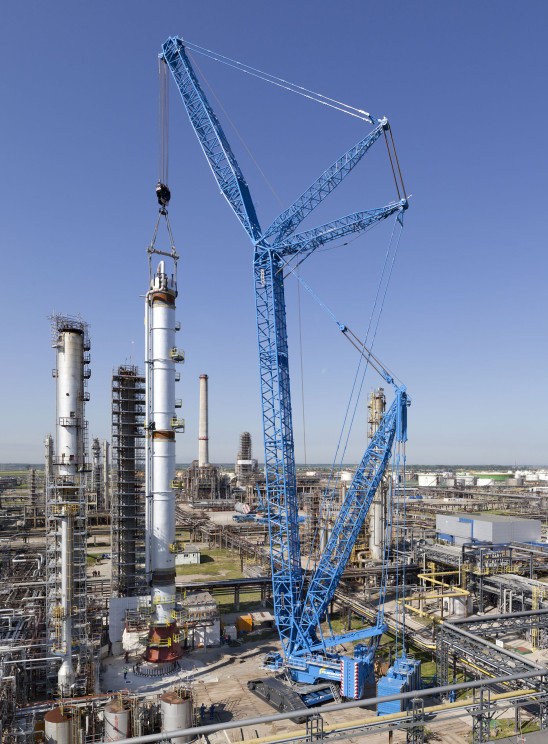

Liebherr LR 11000 Raupenkran von Felbermayr beim Einheben einer Kolonne
___

Carsten Thevessen

Tabellenbücher, Mietkataloge & Schwertransport-Handbücher
CraneCAD | FLEETfile


Der Beitrag wurde am 11.07.2014 um 09:59 Uhr von TDKv editiert.
Seitenanfang Seitenende
Kranfahrer-Meik
Berufskraftfahrer-Schwerlastautokrane/-KFZ-Mechaniker/-Autokranfahrer/-Aussendienstmitarbeiter-Einsatzplanung-Qualitätssicherung

2317 Beiträge



Avatar von Kranfahrer-Meik
Private Nachricht senden
Veröffentlicht 10.05.2015, 12:16 - 005 - in "Liebherr LR 11000 Raupenkran" - [12363]
LR-11000 soll nach Warburg gehen?
___

Gruss

Kranfahrer-Meik
(...in der RUHE liegt die KRAFT!!)
und
Geht nicht, Gibt es nicht!

Seitenanfang Seitenende
Franz


9 Beiträge




Private Nachricht senden
Veröffentlicht 25.05.2015, 22:41 - 006 - in "Liebherr LR 11000 Raupenkran" - [12404]
Peru:
Empresarial G&T


Der Beitrag wurde am 26.05.2015 um 18:53 Uhr von Franz editiert.
Seitenanfang Seitenende
Kranfahrer-Meik
Berufskraftfahrer-Schwerlastautokrane/-KFZ-Mechaniker/-Autokranfahrer/-Aussendienstmitarbeiter-Einsatzplanung-Qualitätssicherung

2317 Beiträge



Avatar von Kranfahrer-Meik
Private Nachricht senden
Veröffentlicht 22.12.2015, 12:53 - 007 - in "Liebherr LR 11000 Raupenkran" - [12609]

Zitat:
TDKv postete
Buckner Companies hat den Kauf von zwei LR 11000 bekannt gegeben. Damit wird die bisherige Raupenkranflotte um zwei weitere Raupenkrane der 1100-US-Tonnen-Klasse erweitert. Bisher sind bereits LR 1750, LR 1600/2, CC 2800-1 NT sowie zahlreichere kleinere Raupenkrane in der Flotte.

Und schon sind Sie im Einsatz.

http://www.vertikal.net/de/news/artikel/24502/



LR-11000-Video:

https://www.youtube.com/watch?v=vYo62GKhmBA


LR-11000-Einsatz:

http://images.google.de/imgres?imgurl=http%3A%2F%2Fwww.liebherr.com%2Fshared%2Fmedia%2Fcorporate%2Fnews%2Fnews-2014%2F07%2F7%2Fliebherr-lr11000-derrick-counterweight-72dpi_img_710.jpg&imgrefurl=http%3A%2F%2Fwww.liebherr.com%2Fde%2Fdeu%2Faktuelles%2Fnews-pressemitteilungen%2Fdetail%2Fliebherr-raupenkran-lr-11000-bew%25C3%25A4hrt-sich-im-ersteinsatz.html&h=480&w=710&tbnid=MpVzgOkwefjQ3M%3A&q=LR-1000-Liebherr&docid=2uE-pZ5Fyi-xLM&ei=SHR5VsqsJ8WuswHuxZOwCg&tbm=isch&iact=rc&uact=3&dur=3123&page=1&start=0&ndsp=18&ved=0ahUKEwjK8OX06-_JAhVF1ywKHe7iBKYQrQMIITAA


LR-11000-Hartinger:

http://img15.hostingpics.net/pics/843465g2von13y8ujw1.jpg


LR-11000-Felbermayr:

http://images.google.de/imgres?imgurl=http://img15.hostingpics.net/pics/843465g2von13y8ujw1.jpg&imgrefurl=http://photostp.free.fr/phpbb/viewtopic.php?f%3D39%26t%3D17022&h=533&w=800&tbnid=QJTERpc7Cs8YJM:&q=LR-11000+Hartinger&tbnh=90&tbnw=135&docid=Ay-A99yp2XeHBM&usg=__1QxcY1rYOEBrXMy-y-eVghFREac=&sa=X&ved=0ahUKEwjCjKr99O_JAhVH_iwKHfikD6YQ9QEIMzAD
___

Gruss

Kranfahrer-Meik
(...in der RUHE liegt die KRAFT!!)
und
Geht nicht, Gibt es nicht!


Der Beitrag wurde am 22.12.2015 um 17:48 Uhr von Kranfahrer-Meik editiert.
Seitenanfang Seitenende
~Kranfahrerin-2015


Beiträge

Gast


Private Nachricht senden
Veröffentlicht 01.01.2016, 20:46 - 008 - in "Liebherr LR 11000 Raupenkran" - [12670]
LR-11000-Maxikraft -



http://www.windpark-hemmrain.de/impressionen


http://www.windpark-hemmrain.de/daten-fakten


Der Beitrag wurde am 01.01.2016 um 20:49 Uhr von Kranfahrerin-2015 editiert.
